Bán dẫn trở thành tài sản chiến lược: Khi miếng silicon bé bằng móng tay định đoạt vận mệnh thế giới

Tại sao con chip vài nano mét lại trở thành "dầu mỏ thế kỷ 21" khiến các siêu cường tranh đoạt? Giải mã nút thắt chuỗi cung ứng bán dẫn, canh bạc nghìn tỷ USD và bài học sống còn về rủi ro hệ thống cho dân làm Tech.

1views

Hình ảnh 3D con chip bán dẫn phát sáng nằm ở vị trí trung tâm bàn cờ địa chính trị toàn cầu với các tuyến mạch điện tử kết nối xuyên lục địa

Dân làm phần mềm chúng mình xưa nay thường có một sự “ngạo nghễ” ngấm ngầm:

“Cái khó nhất là logic, là thuật toán, là hàng triệu dòng code điều phối hệ thống phân tán. Còn phần cứng á? Chẳng qua là cái vỏ kim loại với mấy miếng cát nấu chảy, cần thì quẹt thẻ tín dụng lên AWS/GCP thuê vài chục con máy chủ là xong!”

Thế nhưng, đời không như mơ. Cho đến khi chuỗi cung ứng toàn cầu đứt gãy, một hãng xe hơi trị giá trăm tỷ đô phải cho hàng vạn công nhân nghỉ việc chỉ vì thiếu con chip gạt nước giá 1 USD. Rồi làn sóng bùng nổ của Generative AI và AI Agent ập đến, các Big Tech tỷ đô phải xếp hàng dài cổ 52 tuần, ôm hàng núi tiền mặt đi lạy lục khắp nơi chỉ để tranh nhau từng lô card đồ họa GPU.

Lúc ấy, cả thế giới mới giật mình ngửa tay nhìn lại: Hóa ra toàn bộ nền văn minh số, từ chiếc điện thoại bỏ túi, xe điện thông minh, hệ thống ngân hàng, cho đến mô hình AI nghìn tỷ tham số… đều đang tựa lưng vào một miếng tinh thể silicon mỏng manh bé bằng cái móng tay.

Bán dẫn (Semiconductor) không còn là một món linh kiện điện tử bình thường. Nó đã chính thức trở thành “dầu mỏ của thế kỷ 21” — một loại tài sản chiến lược sống còn, tấm vé bảo hiểm địa chính trị của mọi siêu cường trên hành tinh.

Con chip bán dẫn nằm ở vị trí trung tâm trên bàn cờ địa chính trị công nghệ toàn cầu

Hình 1. Từ một linh kiện nằm sâu trong bo mạch, con chip bán dẫn đã trở thành trung tâm của mọi cuộc đàm phán chiến lược và chạy đua công nghệ toàn cầu.

1. Đáng sợ hơn dầu mỏ: Nút thắt cổ chai độc quyền nhất lịch sử

Nhiều người so sánh chip với dầu mỏ. Nhưng sự thật là: Bán dẫn còn khắc nghiệt và độc quyền hơn dầu mỏ gấp trăm lần.

Nếu một giếng dầu ở Trung Đông bị phong tỏa, các quốc gia vẫn có thể mua dầu từ Biển Bắc, Texas, Venezuela, hoặc xoay sang năng lượng tái tạo. Nhưng nếu chuỗi cung ứng vi mạch tiên tiến (<5nm) bị gián đoạn, cả hành tinh này không có phương án B.

Để làm ra một con chip AI hiện đại, bạn cần một chuỗi cung ứng kỳ dị mà mỗi mắt xích lại bị nắm giữ bởi duy nhất một hoặc hai cái tên:

[Phần mềm thiết kế EDA] ---> [Máy quang khắc EUV] ---> [Đúc chip Foundry] ---> [Đóng gói nâng cao CoWoS]
   (Synopsys, Cadence)             (ASML - Hà Lan)          (TSMC - Đài Loan)             (TSMC, ASE)

Hãy nhìn vào sự thật trần trụi của “bộ tứ siêu đẳng” này:

A. Thiết kế: Không có EDA, kỹ sư chỉ biết vẽ bùa trên giấy

Một con chip AI hiện đại nhồi nhét từ 50 đến hơn 100 tỷ bóng bán dẫn trên một diện tích bằng đồng xu. Không một bộ óc con người nào có thể tự tay vẽ sơ đồ đi dây cho hàng chục tỷ kết nối đó. Bạn bắt buộc phải dùng phần mềm EDA (Electronic Design Automation) do bộ đôi người Mỹ Synopsys và Cadence thống trị. Chỉ cần họ khóa bản quyền phần mềm, mọi dự án thiết kế chip tự chủ lập tức đứng hình.

B. Cỗ máy quang khắc ASML: Đỉnh cao cơ khí của loài người

Muốn khắc những đường mạch có kích thước chỉ vài nano mét (nhỏ hơn sợi tóc hàng vạn lần), bạn cần máy quang khắc tia siêu cực tím (EUV - Extreme Ultraviolet). Trên toàn bộ Trái Đất này, chỉ có duy nhất một công ty chế tạo được máy EUV thương mại: ASML tại một thị trấn nhỏ ở Hà Lan.

Một cỗ máy ASML High-NA EUV nặng gần 200 tấn, to bằng chiếc xe buýt hai tầng, có giá ngót nghét 350–400 triệu USD. Để tạo ra tia sáng EUV bước sóng 13.5nm, cỗ máy phải bắn một giọt thiếc nóng chảy ở tốc độ hàng trăm km/h, rồi dùng tia laser công suất cực lớn bắn trúng giọt thiếc đó 50.000 lần mỗi giây để phát ra plasma. Gương phản xạ của máy do hãng Carl Zeiss (Đức) chế tạo phẳng đến mức: nếu tấm gương đó to bằng cả nước Đức, thì điểm gồ ghề cao nhất trên bề mặt không quá… 1 milimét!

Cựu CEO của ASML từng tự tin tuyên bố: “Dù chúng tôi có giao toàn bộ bản thiết kế mật cho bất kỳ quốc gia nào, họ cũng không thể tự ráp lại được cỗ máy này nếu không có hệ sinh thái 5.000 nhà cung cấp chuyên sâu của chúng tôi.”

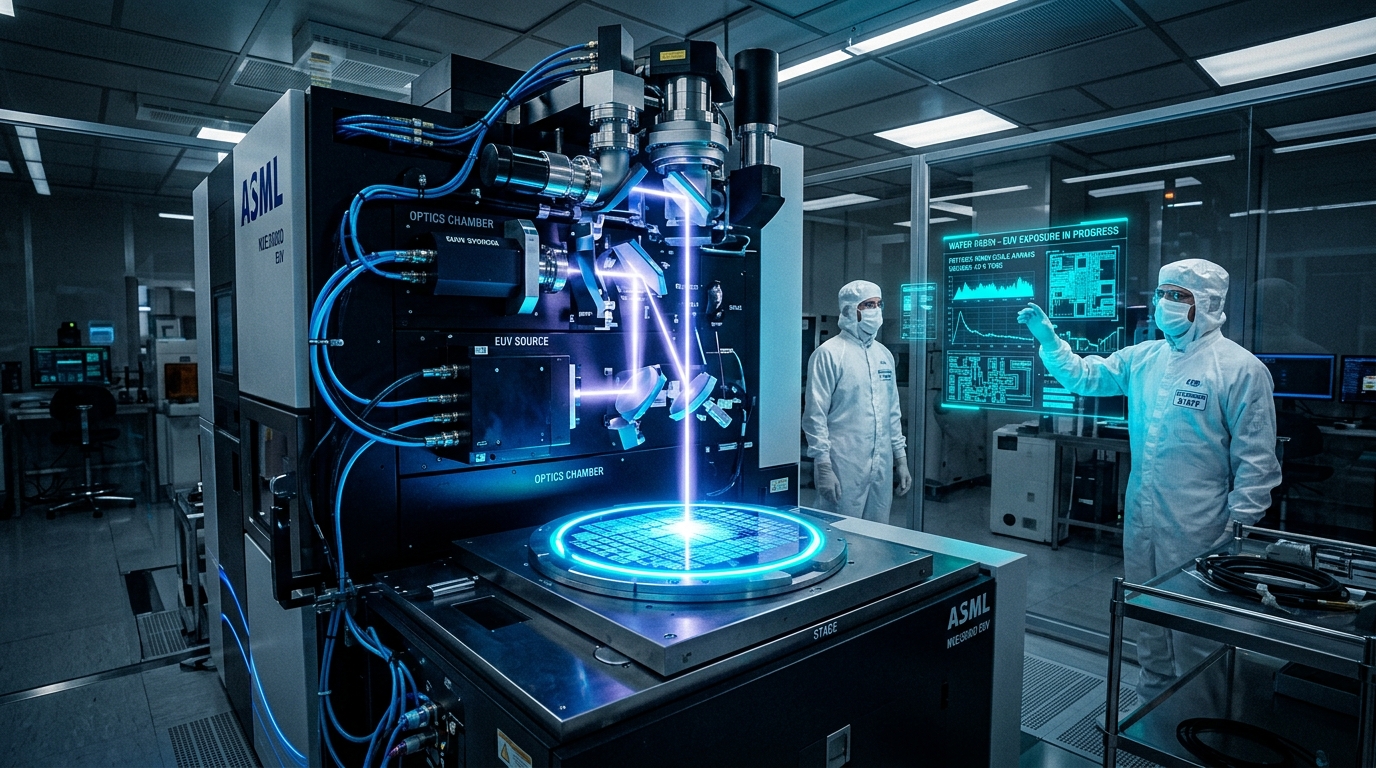

Cỗ máy quang khắc EUV của ASML vận hành bên trong phòng sạch bán dẫn tối tân

Hình 2. Cỗ máy quang khắc EUV của ASML: Kỳ quan cơ khí quang học phức tạp nhất hành tinh, nắm giữ chiếc chìa khóa độc quyền chế tạo chip dưới 5nm.

C. TSMC và nghệ thuật đúc chip của Morris Chang

Có bản vẽ thiết kế, có máy ASML, nhưng ai là người vận hành nó ra mẻ chip thành phẩm đạt tỷ lệ sống (yield rate) trên 80%? Đó là TSMC (Taiwan Semiconductor Manufacturing Company).

TSMC nắm giữ hơn 90% sản lượng chip tiên tiến nhất thế giới. Bí quyết của TSMC không chỉ nằm ở công nghệ, mà nằm ở kỷ luật công nghiệp đạt mức cực đoan: hàng vạn kỹ sư tiến sĩ túc trực 24/7 trong các phòng sạch cấp độ 1 (nơi một hạt bụi nhỏ lọt vào cũng phá hỏng cả tấm wafer tiền tỷ), sẵn sàng có mặt xử lý sự cố trong vòng 15 phút dù là lúc 3 giờ sáng.

D. Nút thắt mới của năm 2026: Đóng gói nâng cao (Advanced Packaging)

Gần đây, giới công nghệ nhận ra: Định luật Moore đã chạm trần vật lý. Bạn không thể thu nhỏ bóng bán dẫn mãi được nữa vì hiệu ứng lượng tử (electron bị rò rỉ).

Giải pháp là Chiplet và Đóng gói 3D (như công nghệ CoWoS của TSMC): Ghép nhiều con chip nhỏ (compute die) với các khối bộ nhớ băng thông siêu cao (HBM) trên một đế silicon trung gian (interposer). Và nực cười thay, nút thắt khiến GPU Nvidia cháy hàng trong năm qua không phải vì thiếu wafer, mà vì thiếu công suất đóng gói CoWoS!

2. Từ “Just-in-Time” đến “Just-in-Case”: Canh bạc dịch chuyển nghìn tỷ USD

Trong suốt 30 năm hoàng kim của toàn cầu hóa, các tập đoàn vận hành theo tôn chỉ “Just-in-Time” (Đúng lúc, tối ưu chi phí): Nơi nào làm rẻ nhất thì đặt hàng ở đó. Thiết kế ở Thung lũng Silicon, mua máy từ Hà Lan/Đức, đúc chip ở Đài Loan, đóng gói ở Đông Nam Á, rồi ráp vào thiết bị ở Trung Quốc. Một con chip trước khi đến tay người dùng đã bay vòng quanh địa cầu cả chục vòng.

Nhưng từ sau đại dịch và các cuộc xung đột địa chính trị, quy luật kinh tế học đã phải nhường bước cho quy luật sinh tồn. Triết lý mới là “Just-in-Case” (Dự phòng rủi ro, tự chủ bằng mọi giá):

Mỹ tung ra Đạo luật CHIPS Act (52 tỷ USD): Trải thảm đỏ mời TSMC, Samsung, Intel xây cụm nhà máy khổng lồ tại Arizona, Texas, Ohio.
Châu Âu triển khai European Chips Act (43 tỷ EUR): Quyết tâm kéo tỷ phần sản xuất chip toàn cầu của lục địa già lên 20% vào năm 2030.
Trung Quốc dốc hàng trăm tỷ USD vào “Quỹ Đầu tư Công nghiệp Vi mạch” (Big Fund): Bằng mọi giá thúc đẩy SMIC, Huawei tự chủ quy trình đúc chip và thiết bị nội địa.

Nhưng xây một nhà máy đúc chip (Fab) có dễ như xây nhà máy may mặc hay lắp ráp smartphone? Hoàn toàn không!

Một Fab bán dẫn hiện đại ngốn từ 15 đến 20 tỷ USD. Nó tiêu thụ lượng điện bằng cả một thành phố nhỏ, ngốn hàng triệu lít nước siêu tinh khiết (UPW) mỗi ngày, và cần hàng nghìn kỹ sư vật lý chất rắn, hóa học vật liệu lành nghề.

TSMC khi mang nhà máy sang Arizona đã nếm đủ “trái đắng”: Tiến độ thi công chậm hàng năm trời, chi phí đội lên gấp rưỡi, và xung đột văn hóa khi kỹ sư bản địa từ chối làm thêm giờ hay trực ca đêm như đồng nghiệp tại Đài Loan. Điều này chứng minh: Bạn có thể in tiền bằng chính sách, nhưng bạn không thể in ra ngay một hệ sinh thái bán dẫn và văn hóa làm việc chỉ sau một đêm.

3. Việt Nam đứng ở đâu trên bàn cờ bán dẫn?

Giữa cơn địa chấn tái cấu trúc chuỗi cung ứng, Việt Nam nổi lên như một điểm đến sáng giá trong chiến lược “China+1” và quan hệ đối tác chiến lược toàn diện. Rất nhiều người hào hứng nói về giấc mơ “Việt Nam tự làm chip”.

Nhưng là dân kỹ thuật thực chiến, chúng ta cần nhìn thẳng vào sự thật: Chúng ta đang ở đâu, và đâu là chỗ đứng thực tế để không bị viển vông?

+--------------------------------------------------------------------------+
| Chuỗi giá trị bán dẫn:                                                  |
| 1. Thiết kế vi mạch (IC Design)    --> Rất tiềm năng cho Việt Nam        |
| 2. Chế tạo/Đúc chip (Fab)          --> Quá đắt đỏ, chưa phải lúc         |
| 3. Đóng gói & Kiểm thử (ATP/OSAT)  --> Thế mạnh mũi nhọn số 1 hiện nay   |
| 4. Thiết bị & Vật liệu hóa chất     --> Cần thời gian nghiên cứu sâu      |
+--------------------------------------------------------------------------+

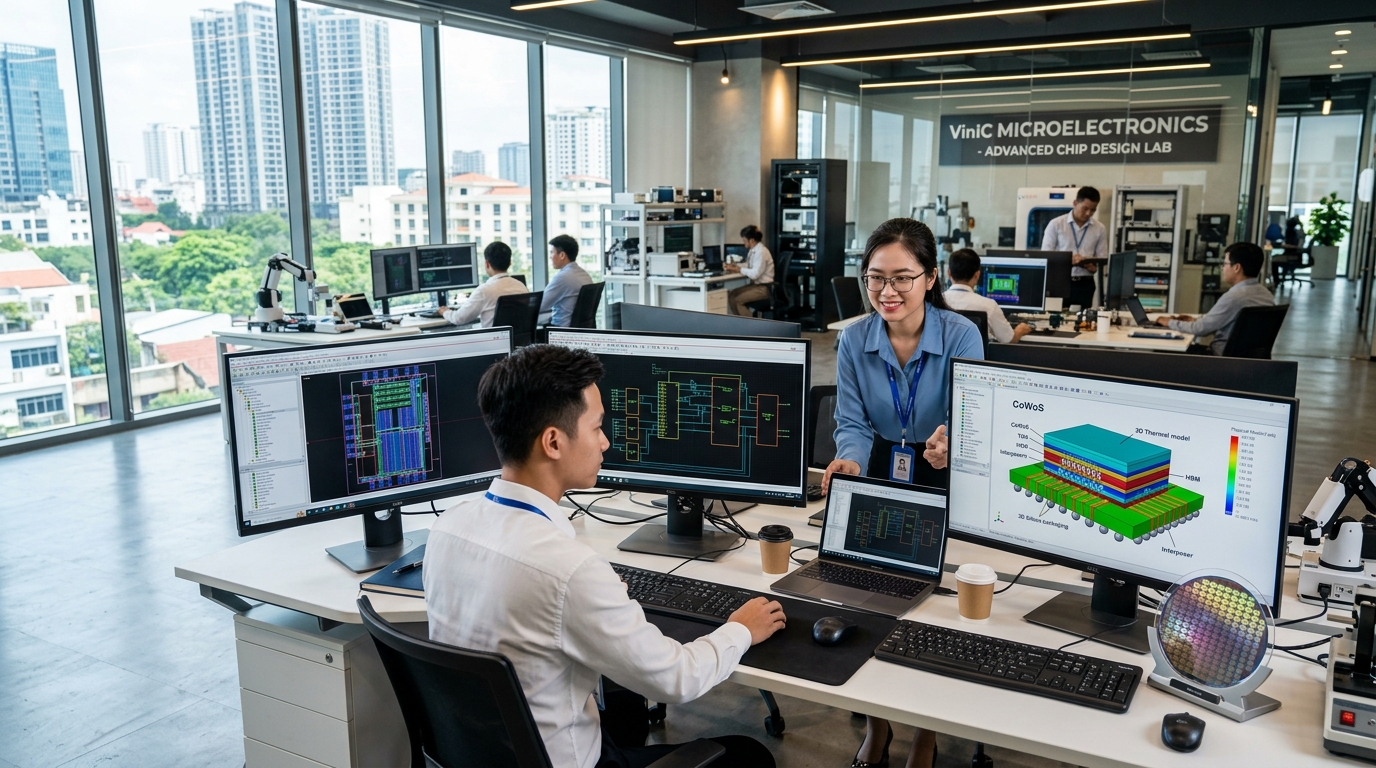

Không gian làm việc nghiên cứu và thiết kế vi mạch hiện đại của các kỹ sư Việt Nam

Hình 3. Thế mạnh thực tế của Việt Nam nằm ở hai gọng kìm: Đóng gói kiểm thử (ATP/OSAT) và Thiết kế vi mạch (IC Design) với nguồn nhân lực trẻ, ham học hỏi.

Gọng kìm 1: Đóng gói và Kiểm thử (ATP / OSAT) — Mắt xích chiến lược

Chúng ta đã có nền tảng vững chắc hàng chục năm qua:

Intel Products Vietnam (IPV) tại Khu Công nghệ cao TP.HCM là nhà máy lắp ráp và kiểm thử lớn nhất của Intel trên toàn cầu, chiếm hơn 50% sản lượng chip xuất xưởng của tập đoàn này.
Amkor Technology khánh thành siêu nhà máy bán dẫn trị giá 1,6 tỷ USD tại Bắc Ninh.
Hana Micron (Hàn Quốc) liên tục mở rộng dây chuyền tại Bắc Giang.

Từ chỗ bị xem là khâu có giá trị gia tăng thấp, giờ đây khi kỷ nguyên Advanced Packaging & CoWoS lên ngôi, khâu đóng gói kiểm thử đã trở thành một chốt chặn công nghệ cao đòi hỏi độ chính xác tuyệt đối.

Gọng kìm 2: Thiết kế vi mạch (IC Design) — Trí tuệ Việt

Người Việt Nam có thế mạnh tự nhiên về toán học, tư duy logic và kỹ thuật phần mềm. Đây là mảnh đất màu mỡ cho mảng Fabless (Thiết kế không sở hữu nhà máy đúc):

Hơn 5.000 kỹ sư vi mạch Việt Nam đang làm việc tại các trung tâm R&D của những “ông lớn” như Marvell, Synopsys, Renesas, Ampere, Qualcomm.
Các doanh nghiệp nội địa như FPT Semiconductor, Viettel High Tech đã bắt đầu tự thiết kế và thương mại hóa các dòng chip nguồn (Power IC), chip IoT chuyên dụng phục vụ y tế và viễn thông.

Mục tiêu đào tạo 50.000 kỹ sư bán dẫn đến năm 2030 của chính phủ là một chiến lược đúng đắn. Nhưng điều quan trọng nhất không phải là cấp bao nhiêu tấm bằng chứng chỉ, mà là kết nối các trường đại học với phòng lab thực chiến (EDA tool bản quyền, dự án tape-out thật) để sinh viên ra trường làm được việc ngay.

4. Bài học sống còn cho dân Kiến trúc Phần mềm & Lãnh đạo Công nghệ

Nghe chuyện bán dẫn tầm vĩ mô có vẻ xa xôi, nhưng với tư cách là một Solution Architect hay CTO điều hành hệ thống, câu chuyện này mang lại những bài học kiến trúc đắt giá:

1. Đừng xây lâu đài trên cát: “Cloud” cũng chạy bằng silicon

Nhiều kỹ sư quen với serverless, microservices, container đến mức quên mất rằng bên dưới tầng trừu tượng hào nhoáng ấy là những thanh RAM DDR5, ổ NVMe và các bóng bán dẫn đang nóng rực.

Khi nhà cung cấp đám mây tăng giá GPU gấp đôi, hoặc khi một khu vực (region) bị giới hạn tài nguyên tính toán do thiếu chip máy chủ, bạn mới thấy hệ thống của mình dễ tổn thương thế nào. Hãy luôn thiết kế với tư duy: Tài nguyên phần cứng là hữu hạn và đắt đỏ.

2. Định luật blast radius: Triệt tiêu Single Point of Failure (SPOF)

Nếu toàn bộ pipeline sản phẩm AI của công ty bạn chỉ phụ thuộc vào một model độc quyền duy nhất chạy trên một dòng card chuyên biệt của một nhà cung cấp duy nhất: Bạn đang tự đặt cổ mình vào tay người khác.

Một kiến trúc sư trưởng thông minh sẽ luôn thiết kế theo nguyên lý Model-Agnostic và Multi-Provider Fallback:

Có khả năng chuyển đổi linh hoạt giữa các LLM/Vision API khác nhau (OpenAI, Anthropic, Gemini, DeepSeek).
Chuẩn bị sẵn phương án chạy các open-weight model (như Llama, Mistral, Qwen) tự host trên hạ tầng on-premise hoặc edge khi cần thiết.

3. Tối ưu thuật toán trước khi vung tiền nâng cấp cấu hình

Thời kỳ “Code ẩu tí cũng được, mai mốt chip mới ra nó chạy nhanh gấp đôi bù lại” đã chính thức chấm dứt.

Thay vì mù quáng chạy đua mua sắm GPU khủng, các team công nghệ đang chuyển dịch mạnh mẽ sang:

Quantization (Lượng tử hóa): Nén mô hình từ FP16 xuống INT8, INT4 để chạy mượt trên phần cứng phổ thông.
Kiến trúc suy luận tinh gọn (SLM / Small Language Models): Dùng mô hình 7B–8B được fine-tune đúng nghiệp vụ thay vì gọi con voi 400B tham số cho những tác vụ đơn giản.
Caching & Semantic Routing: Tái sử dụng kết quả suy luận thông minh, giảm thiểu 60-70% số lượng request phải đốt chu kỳ tính toán của chip.

Lời kết: Miếng bánh cho người thức thời

Từ chỗ là một cuộc đua thầm lặng của các nhà khoa học trong phòng thí nghiệm, bán dẫn giờ đây đã trở thành tâm điểm của kinh tế, chính trị và an ninh toàn cầu. Ai nắm giữ công nghệ chế tạo chip, người đó nắm giữ chìa khóa định hình tương lai của trí tuệ nhân tạo và kỷ nguyên số.

Với Việt Nam, đây là cơ hội trăm năm có một để thoát khỏi bẫy gia công cấp thấp và bước chân vào chuỗi giá trị tri thức đỉnh cao. Còn với anh em làm công nghệ, hiểu được “nhịp thở của silicon” dưới đáy hệ thống sẽ giúp chúng ta đưa ra những quyết định kiến trúc tỉnh táo hơn, bền bỉ hơn trước mọi cơn bão rủi ro của thị trường.

Tuần này, nếu có dịp ngồi trà đá với mấy anh em đồng nghiệp, thay vì bàn chuyện framework nào sắp hot, hãy thử nhìn vào chiếc điện thoại trên bàn và cảm ơn hàng chục tỷ bóng bán dẫn bé tí xíu đang miệt mài gánh vác cả thế giới bạn nhé!
